内置爱普特MCU的三合一立式磁吸无线充电器拆机报告

前言


随着生活中用电设备的增加,对供电的可靠性、方便性、即时性的要求也在不断提高。


此款三合一立式磁吸无线充电器,有三个充电区域,可选择任意一个位置充电,也可支持三个设备同时充电,打破空间限制,提高充电效率。

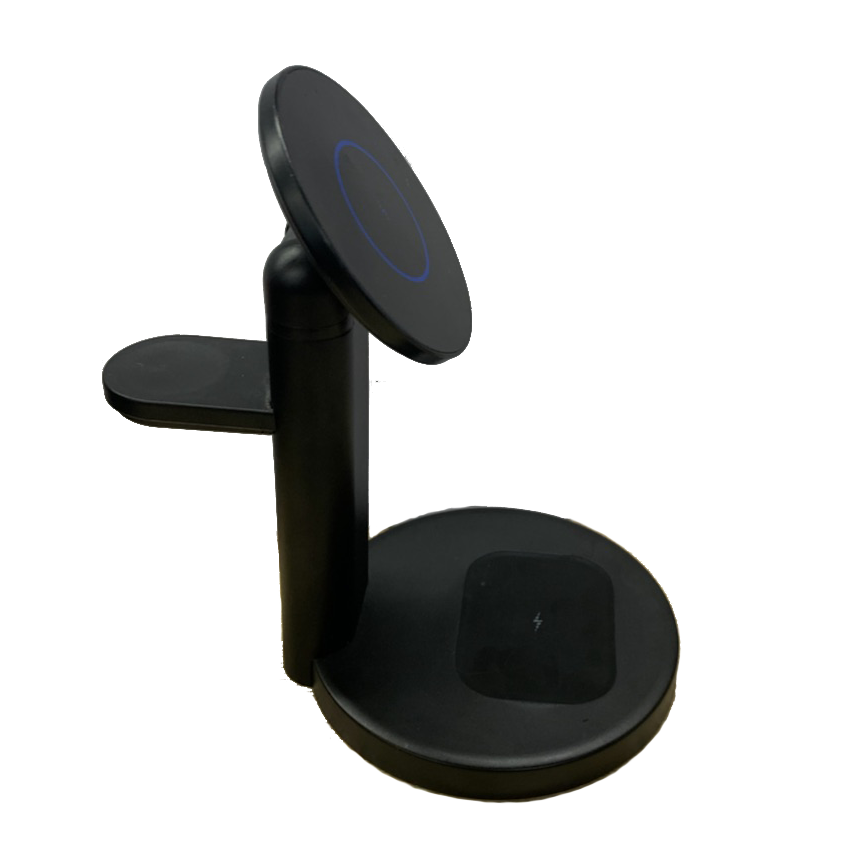

无线充的外观介绍

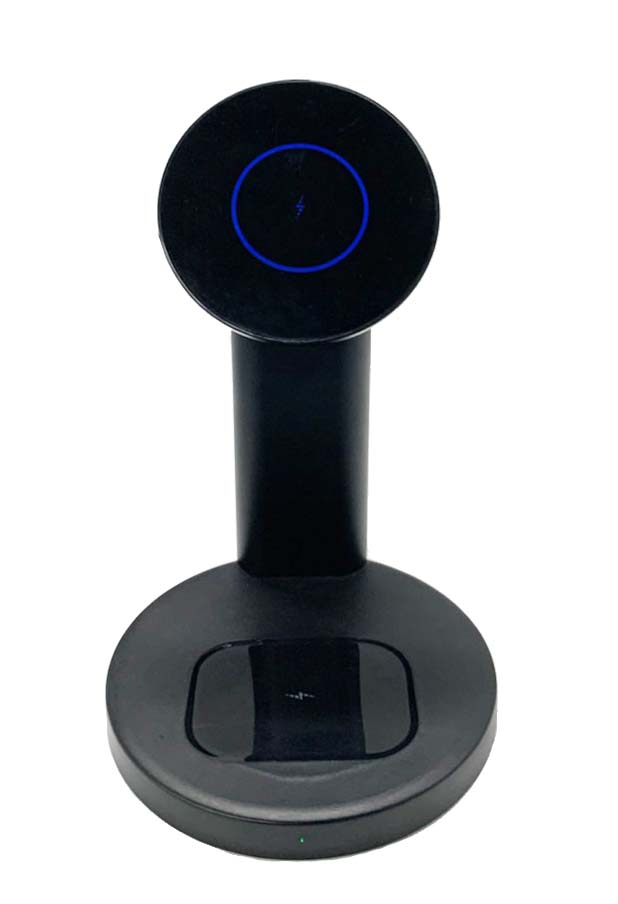

此款无线充电器是立式三充方式,分别有斜面磁吸面板、底部扁平面板和后方扁平面板。整体颜色为黑色,充电区域有闪电小图标提示。外壳做了两面高光处理,边缘圆润光滑,整体线条流畅,简洁大方。

外观方面,是采用直立竖直结构,底座+磁吸+挂充布局分明。

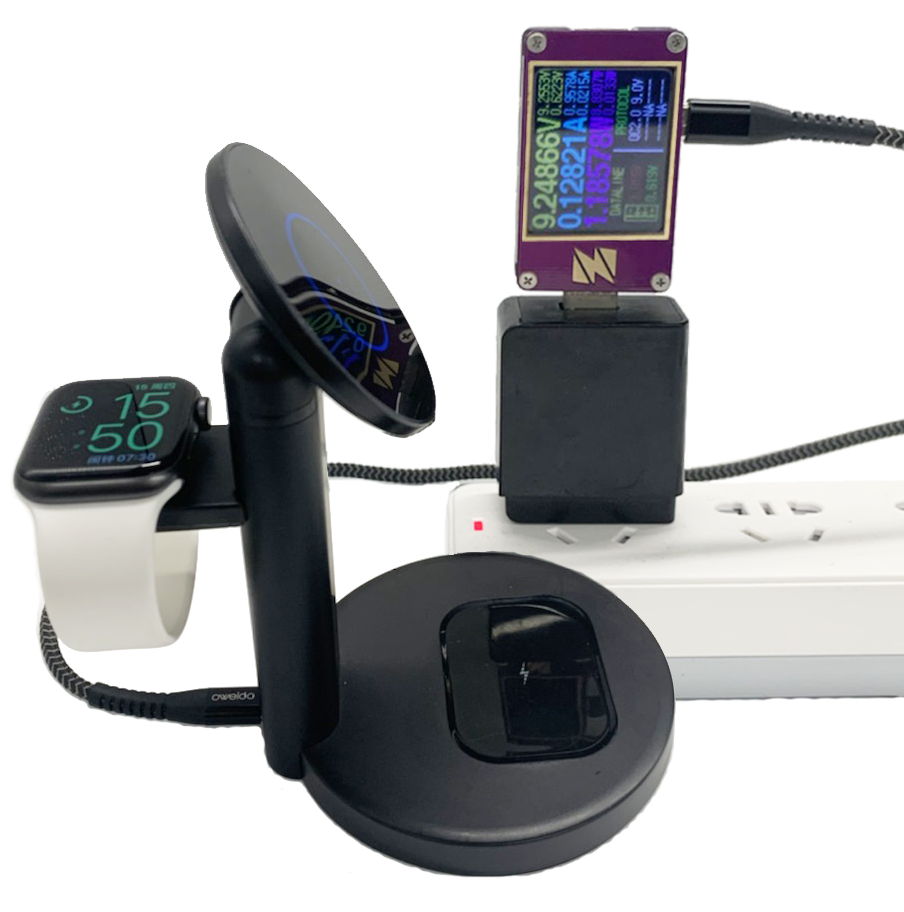

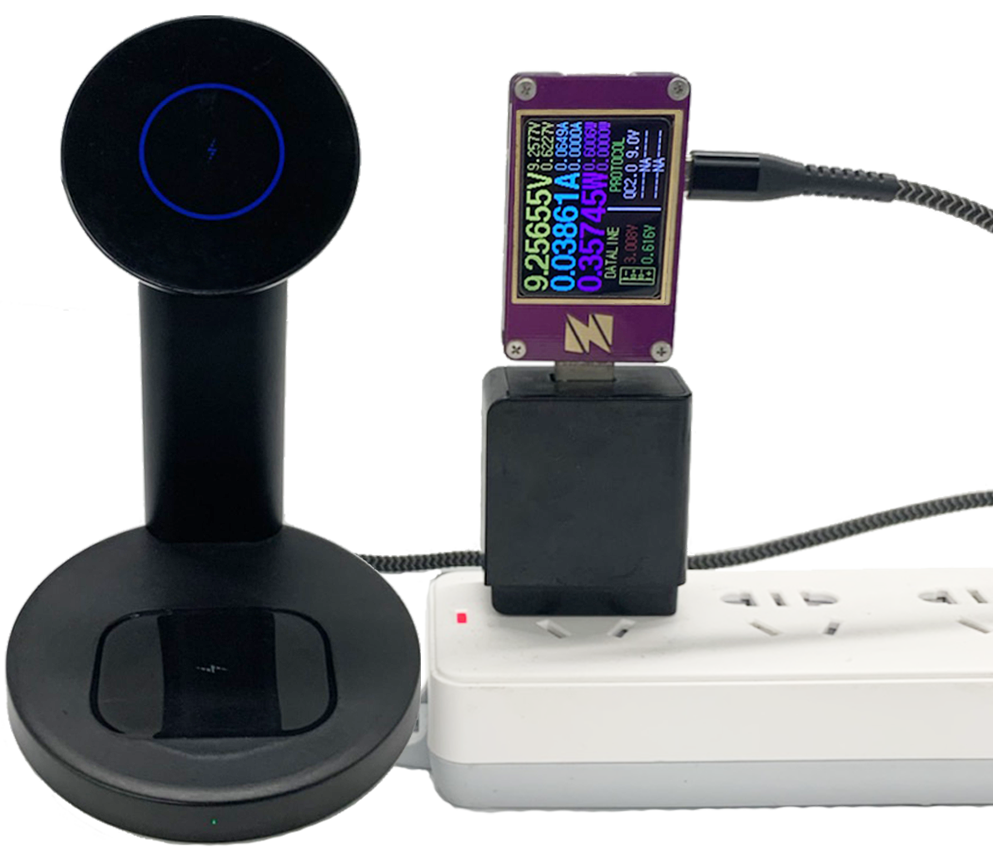

待机时,拉取适配器输出9V电压待机,功耗约0.35W。

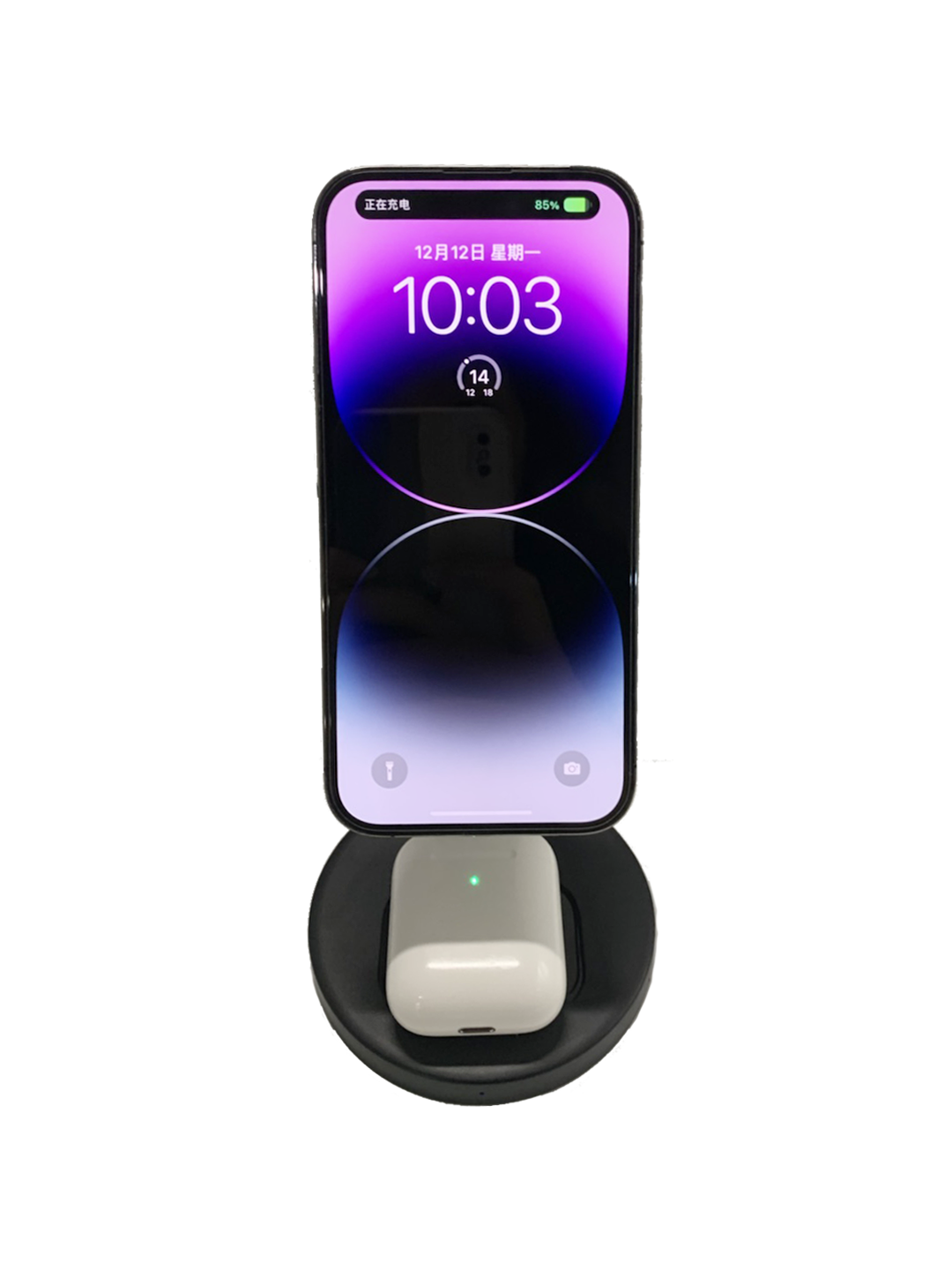

单充效果

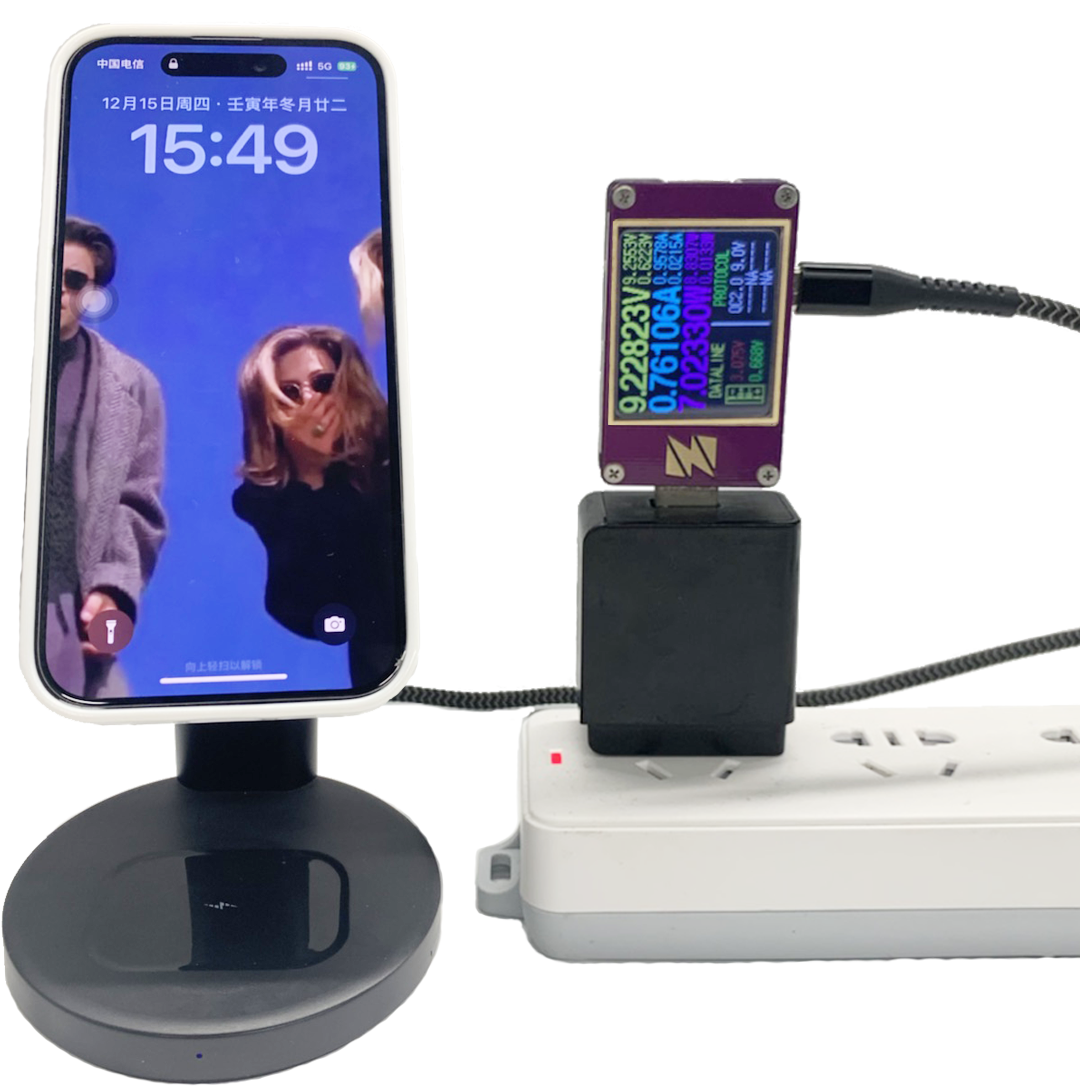

顶部磁吸盘给iPhone14充电,适配器输出9V的驱动电压,电流爬升至0.76A,功耗约7.0W。

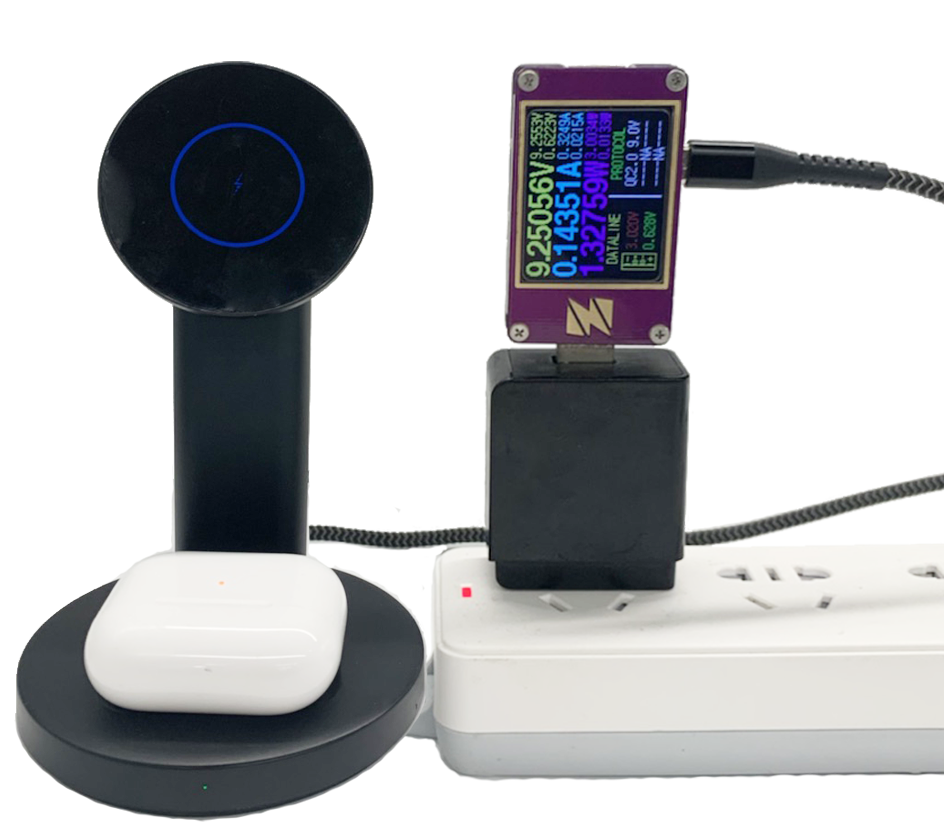

底座给AirPods三代充电时,适配器输出9V的驱动电压,电流降至0.14A,功耗约1.3W。


挂充部分给iWatch充电时,适配器仍输出9V的驱动电压,电流降至0.13A,功耗约1.2W。


三充效果

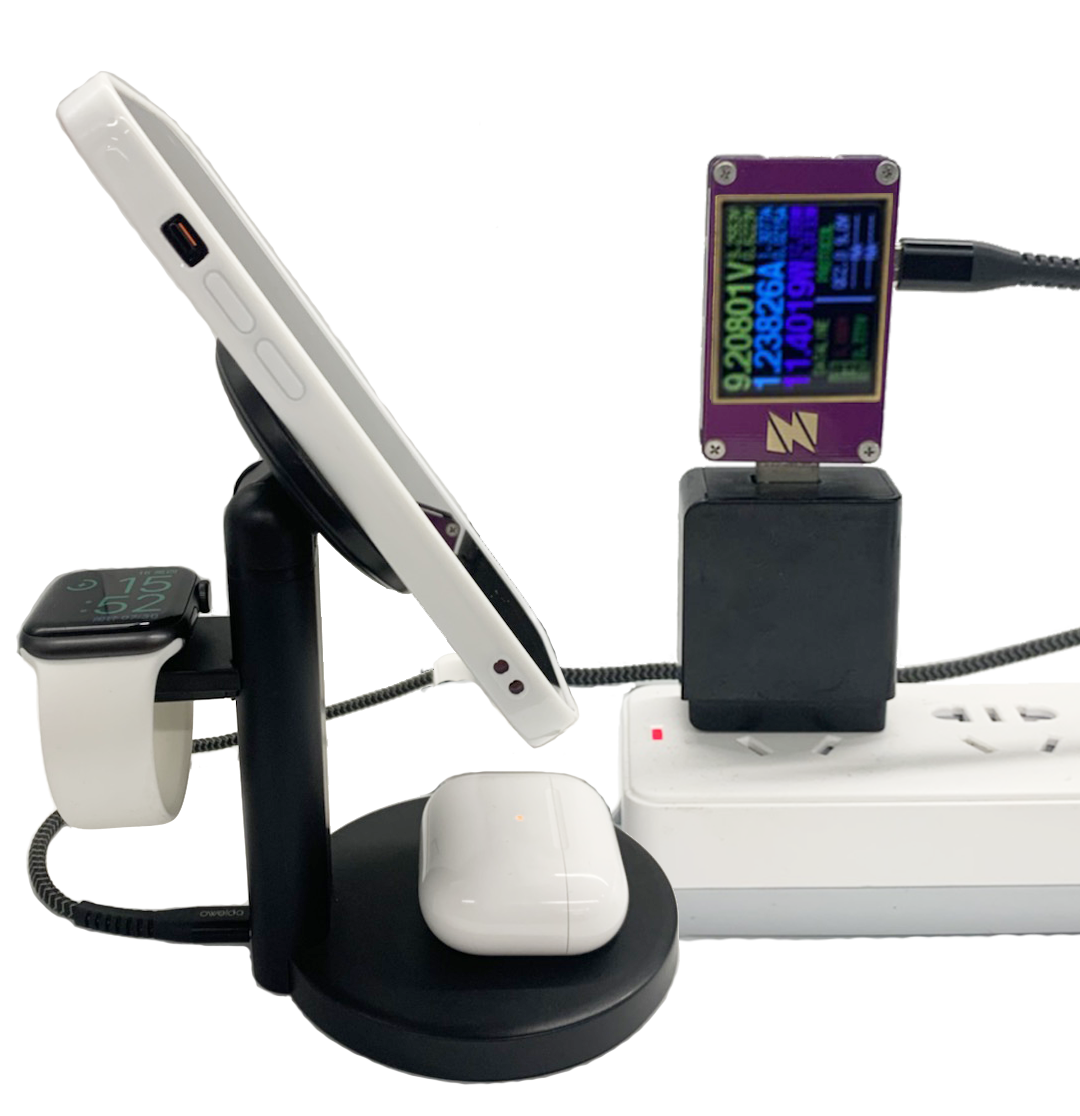

同时给手机、AirPods、iWatch进行充电,适配器输出9V的驱动电压,电流升至1.2A,功耗约11.4W。这款立式无线充设置了多充保护装置,可防止断充、充电过热等现象,提高安全性、可靠性!


底座线圈是个“万金油”,可以提供1.5W~15W符合QI协议设备充电。


拆机


现在我们来拆解顶部磁吸部分。

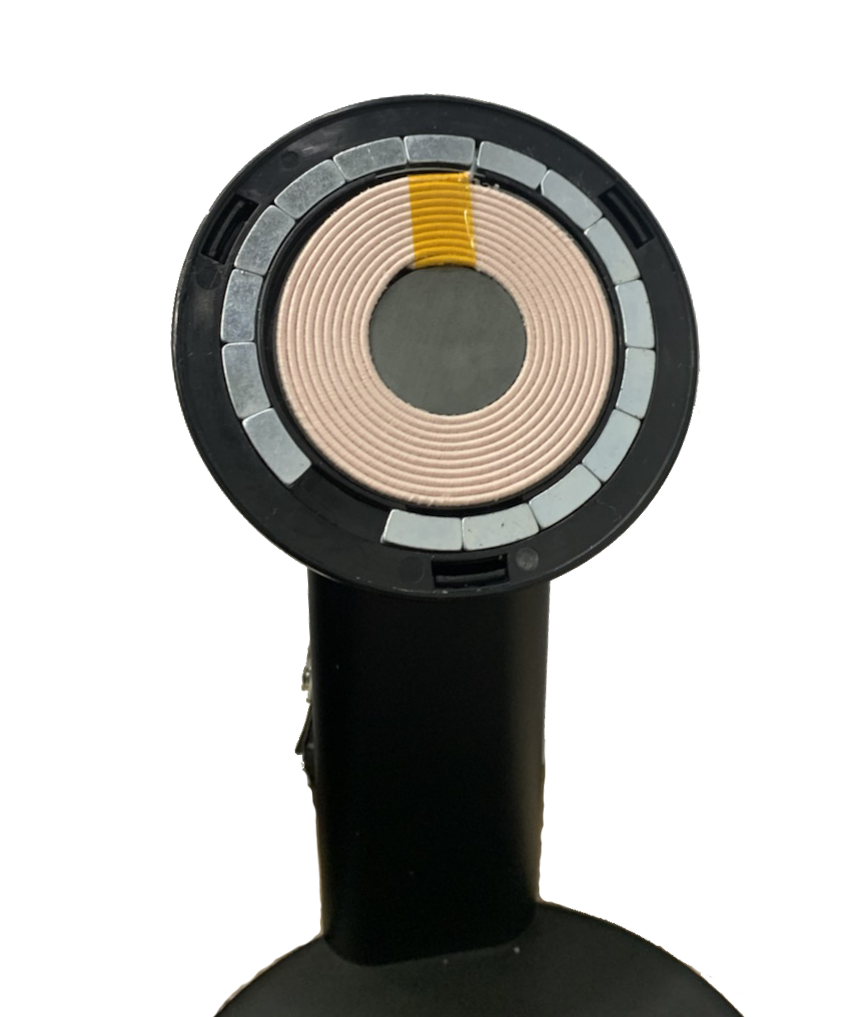

强磁磁条构成的环形吸盘,中间摆放标准线圈,强磁吸的存在让手机获得可靠的充电效率。该磁吸盘可90°~ 135°倾斜调节。

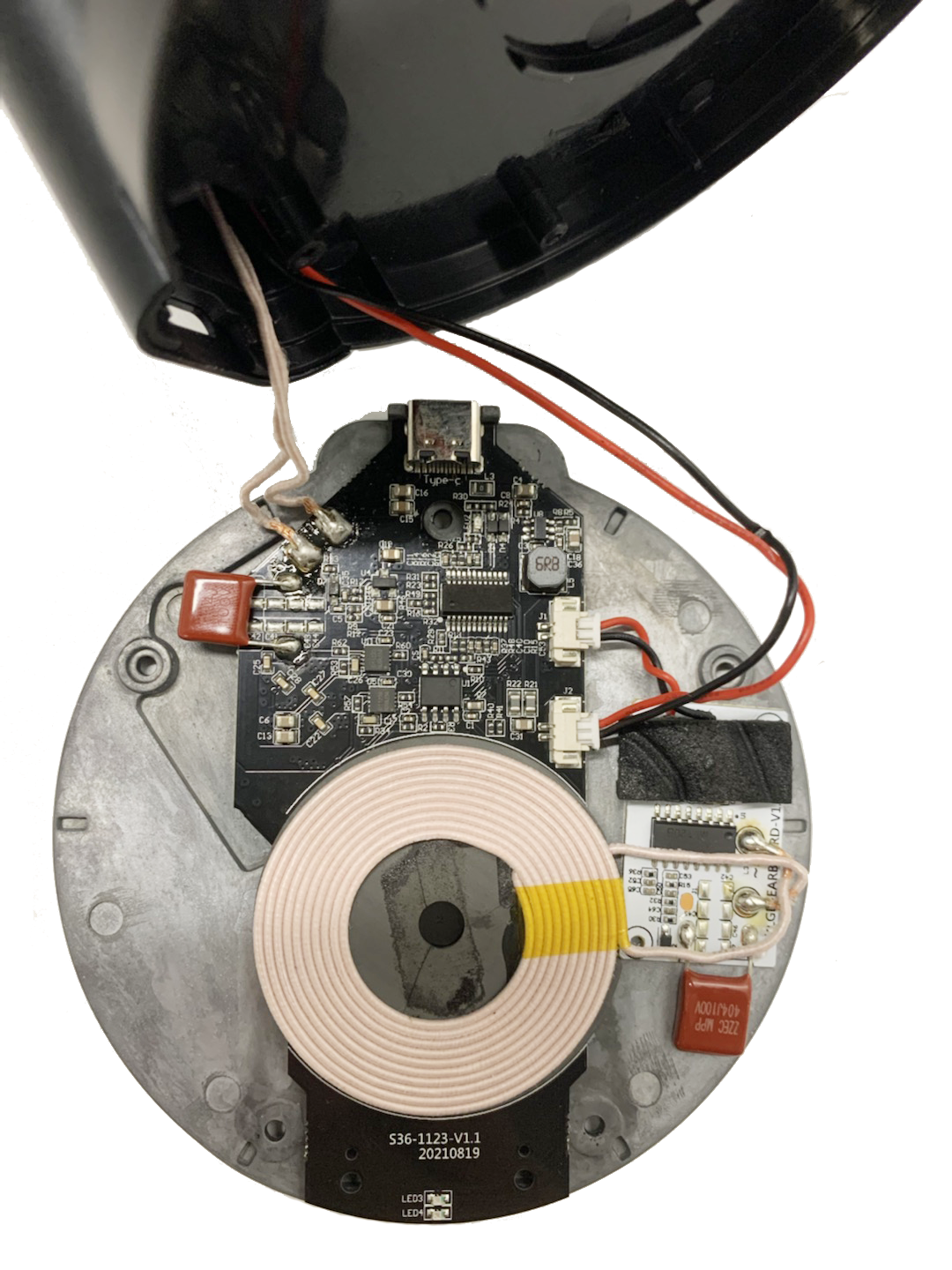

现在进行拆机,先行拆开底座。映入眼前的是线圈及黑漆PCB。在此之下有块分量十足的配重铁片。这块配重贴片的存在,除了可防倾倒外,还有十足的重量感。

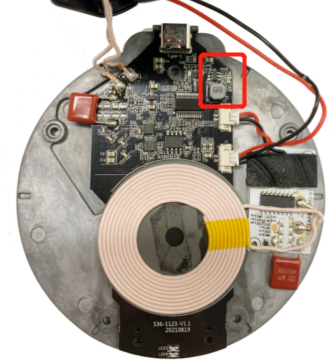

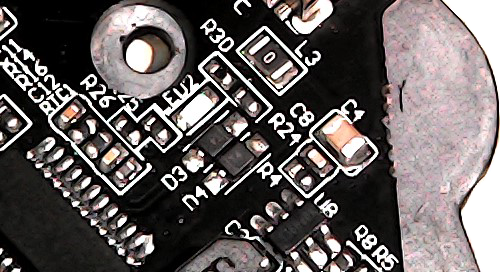

此区域是升降压电路,负责将电压转换成各线圈所需的电压。

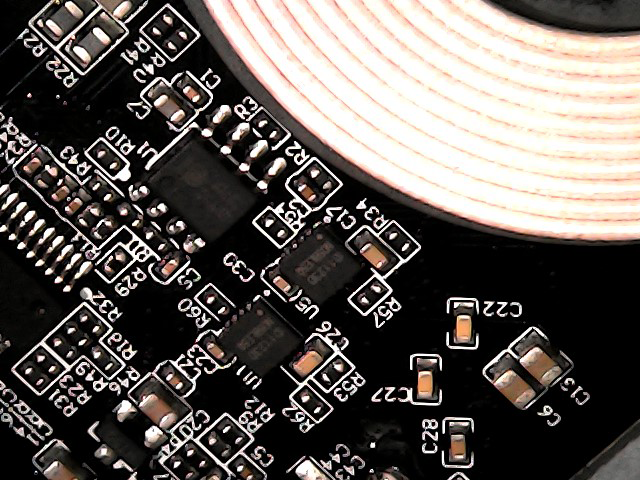

此处是驱动MOS。

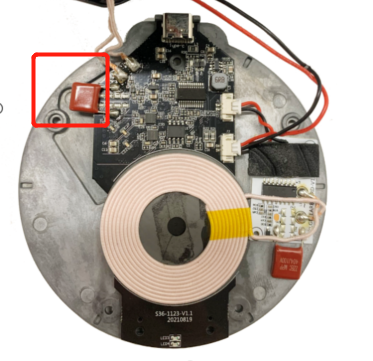

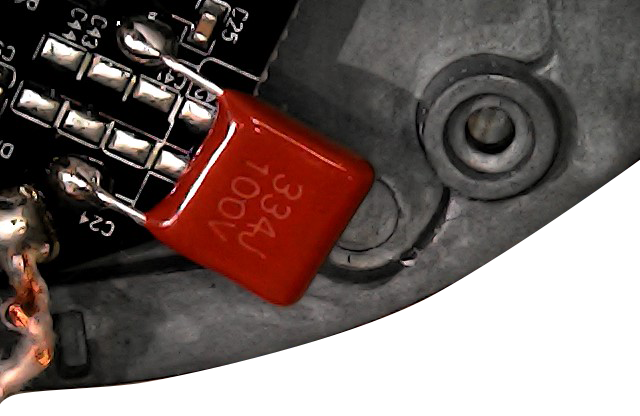

涤纶330NF电容,与标准线圈组成低成本谐振送电方案。



358双运放,负责将解码信号解调和整形。

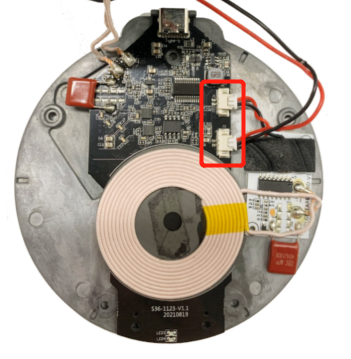

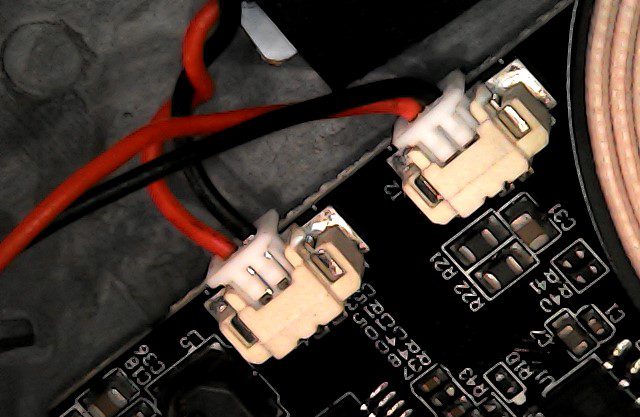

PH座,上排给底座供电,下排给挂充供电。

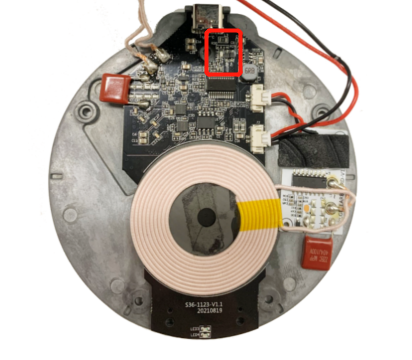

QC电路,可以从适配器获得最高12V供电电压。

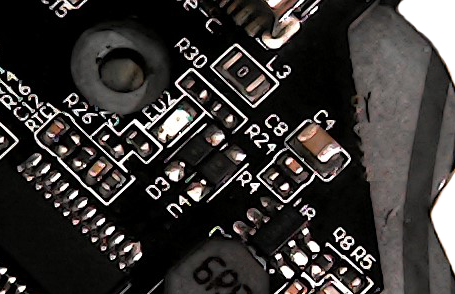

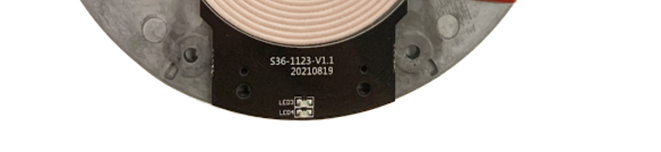

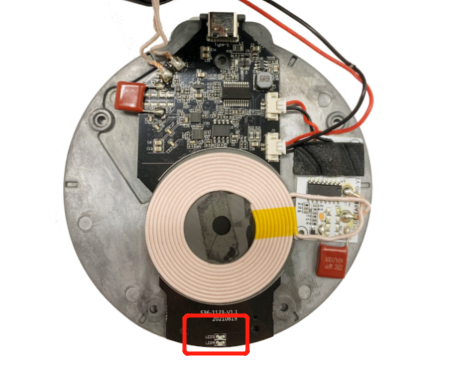

LED状态指示显示灯,可指示充电或者故障状态。

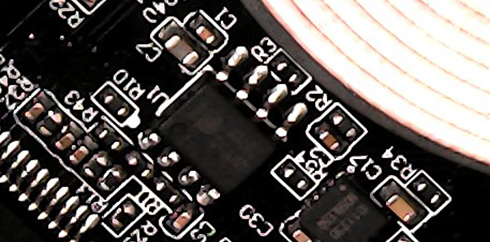

主控板上使用的是爱普特微电子推出的APT32F1023芯片。此芯片是基于全国产RISC CPU内核开发的32位高性能32位单片机。


APT32F1023芯片特性如下:


· 48MHz内振

速度快,方便实施QI-EPP协议

· 所有端口可做双边沿触发外中断

端口可任选作为解码端口

· Flash空间64K,RAM空间4K

大空间,可以实现兼容多种私有协议

· 3组互补带死区16位PWM

可驱动线圈充电

互补可以实现半桥或者全桥方式调节能量

死区可以实现保护MOS,同时调节能量

可实现多线圈3个设备同时充电

· 2组互补16位PWM

实现EPP协议,实现供电线圈对受电线圈移频方式通信

实现呼吸灯功能

· 2个基础BT定时器

BT0用于电流和电压解码,并且滤掉杂波

BT1用于配合ETCB实现移频通信

· ETCB联动模块

可以实现多路ADC一起转换同时读出数据

实现移频通信或其他不占用中断资源的应用

· 17个触摸引脚

适合车载无线充触碰卡扣开或锁,或者其他功能

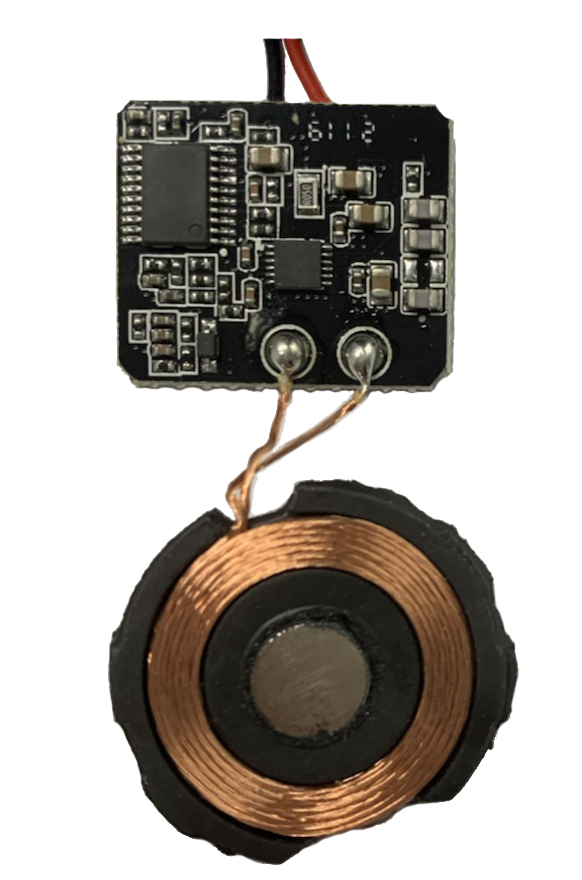

接下来我们看下挂充的内部结构,是一组线圈+电路。

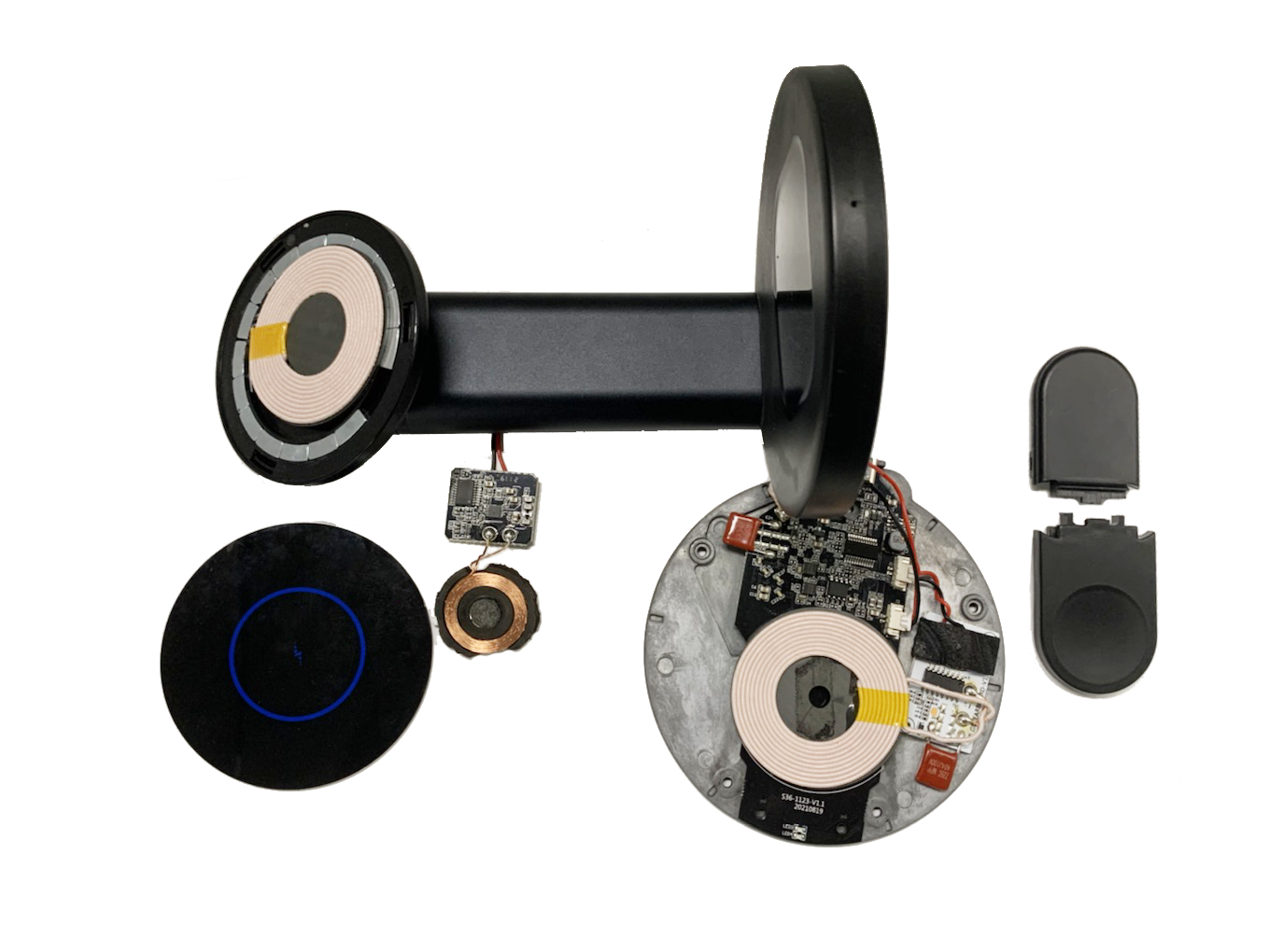

拆解完毕,上个全家福


总结


通过拆解此款三合一立式无线充可看到,产品的主控芯片采用的是爱普特全国产高可靠性32位MCU—APT32F1023。这是爱普特基于国产RISC核架构和其自研的微处理器IP库研发设计的,采用工业级标准设计,主频最高可达48MHz,拥有丰富外设接口,支持硬件CRC、独立除法器,支持内部模块互联触发,搭载增强型PWM,12位高精度的ADC,带有Touch功能,并通过CS 10V A级测试。目前APT32F102X广泛应用于工业控制,触控家电,消费电子设备,可穿戴设备等领域。


同时,爱普特还配套了完整的开发套件,如数据手册、软件驱动库、易用的开发工具、图形化调试工具、SDK组件等工具,帮助提高研发效率,加速产品落地。
