爱普特自带LCD显示驱动,节省驱动IC的高性能充气泵控制方案

您是否遇过这种场景,行车时突然遇到胎压不足或轮胎漏气,如果此时有一个便携式充气泵,则可以助您快速解困,不再被动。充气泵又叫打气机、打气泵,体积小巧、方便携带;有气压显示表,可准确测量气压,功率大,效率高,可快速给汽车、摩托车、自行车、皮球等充气。


爱普特推出的基于全国产RISC核自研的APT32F110X的充气泵控制方案,自带LCD显示驱动,可节省驱动IC,降低方案成本,提高产品竞争力。


方案特点:

·控制板电路简单,元器件少
·多种振荡源选择
·使用芯片丰富的定时器及LCD模块 Flash资源
·芯片内部集成UART通信模块,非常方便与外部模块进行通信交互
·芯片内部集成12位ADC,最大转换速度1MSPS
·IFC功能实现保存当前工作状态及模式,重新来电后可恢复上一次工作状态
·高抗干扰性,产品通过CS 10V 150KHz~230MHz动态测试,EFT ±4KV

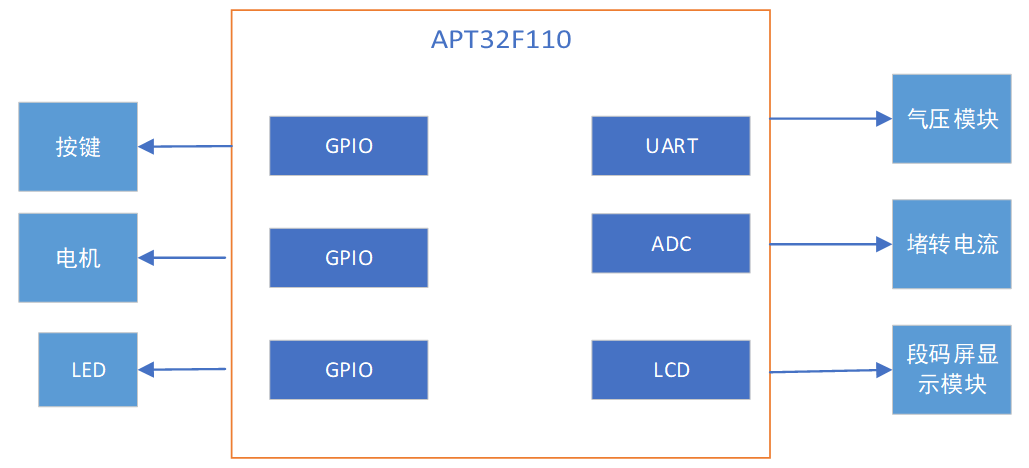

方案框图

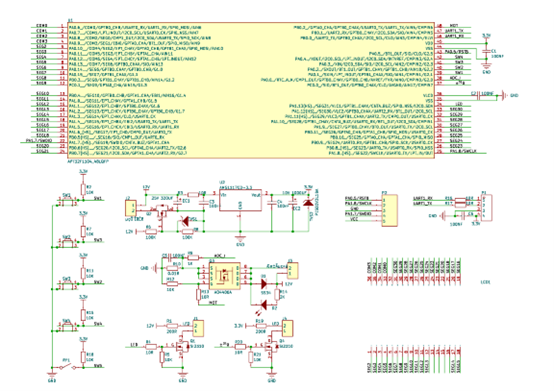

电路图

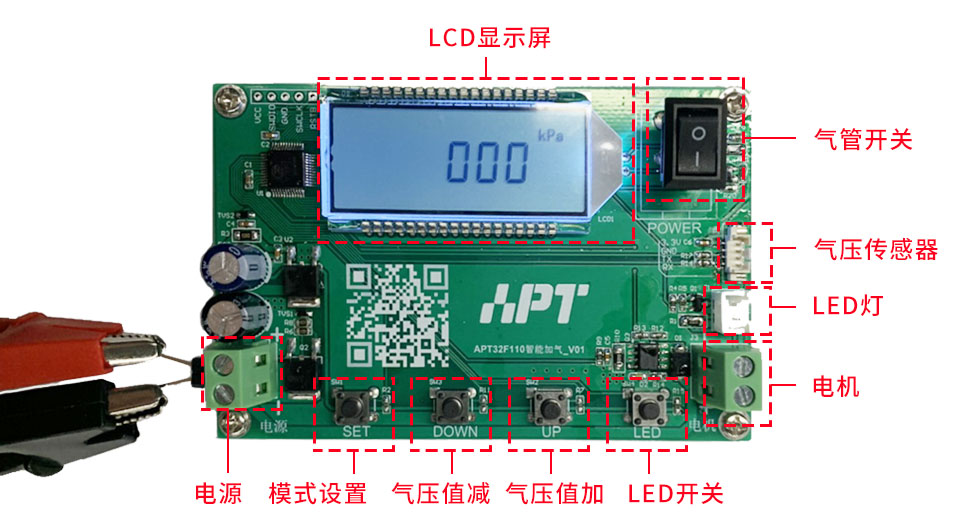

实物图

方案中使用到的主控MCU是爱普特2022年推出的全国产高可靠32位MCU—APT32F110X,内置多路通用及增强型定时器,可实现灵活的PWM 输出,同时具有DMA和高速SPI通讯接口,内嵌多模式段码液晶驱动控制器,可以直接驱动LCD显示屏幕,支持20通道的12位ADC,还支持LCD/LED/Touch/温度传感器等功能,功耗最低可至1uA。APT32F110X是基于爱普特自研的微处理器IP库研发量产,且该IP库已经过上亿颗芯片量产验证,成熟可靠,因此在性能及成本上做到了最优平衡。目前广泛应用于工业控制、LCD驱动、智能家电、物联网、消费电子、消防、医疗电子等领域。


APT32F110X芯片特性:

·工作电压范围1.8V-5.5V
·主频最高可达48MHz
·高可靠性:ESD HBM ±4KV,EFT±4KV动态,宽电压高信噪比,动态CS10V
·片载64K(32Kbytes可选)程序闪存,独立2Kbytes数据闪存,含8Kbytes SRAM
·丰富的外设,支持I2C/SPI/UART/USART/SIO
·支持硬件CRC,独立硬件除法器
·支持低电压检测
·支持内部模块互联触发
·搭载增强型PWM,支持互补带死区模式
·支持19路12位ADC,支持2路模拟比较器
·支持8*26或4*30 LCD驱动,支持8*10点阵LED驱动
·支持Touch Key功能,硬件触控,环境自适应,低功耗
·10个大电流驱动管脚
·支持RTC功能/DMA功能/IP模块互联触发


爱普特充气泵方案目前已在多家行业龙头企业稳定出货,并获得客户高度认可。如需方案详情或产品技术支持,请联系爱普特微电子。
