高可靠低成本的爱普特全国产无线充方案 可满足多种充电需求

无线充电技术逐渐成为了电子产品的主流充电方式,而MCU是无线充电的核心控制芯片。爱普特推出的基于全国产高可靠32位MCU—APT32F102X的无线充方案,集成了爱普特多种创新技术,具备高性能、高性价比、高安全性等特点,可满足不同设备充电需求,帮助客户快速打造全国产、高效、高可靠的MCU无线充方案。


方案特点

  • 提供5W、7.5W、10W、15W充电能力

  • 支持QC2.0适配器

  • 电压&电流双解码,保障解码稳健性

  • 12位ADC采集,确保信号转换精度

  • 静态和动态FOD反应迅速

  • 拥有温度、电流、供电电压、线盘电压等信号限制及报警停机机制

方案框图

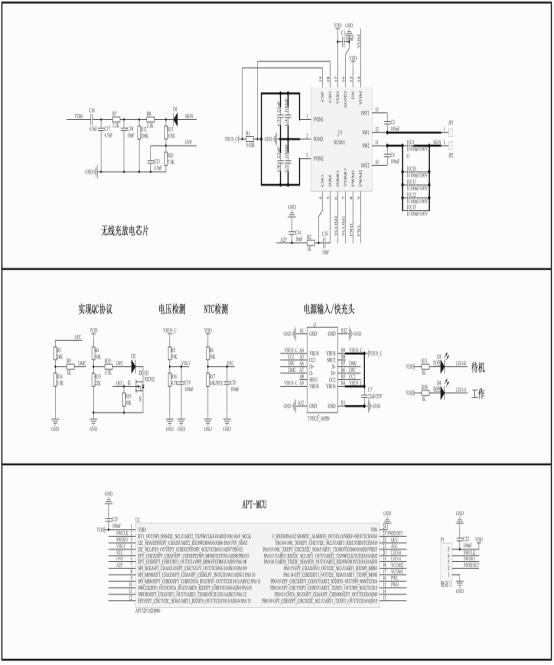

电路图


无线充方案中的主控MCU——APT32F102X采用的是全国产RISC内核,主频最高可达48MHz,拥有丰富外设接口,可满足无线充多种充电需求;支持硬件CRC、独立除法器,支持内部模块互联触发,搭载增强型PWM,12位高精度的ADC,带有Touch功能,并通过CS 10V A级测试。APT32F102X系列芯片共有3个系列21个型号,可广泛应用于工业控制,触控家电,消费电子设备,可穿戴设备等市场。


APT32F102X更多芯片特性:

  • 工作电压:1.8V-5.5V

  • 主频:48MHz

  • 片载64K(32Kbytes可选)程序闪存,独立2Kbytes数据闪存,含4Kbytes SRAM

  • 高可靠性:ESD HBM±4KV、EFT±4KV动态、宽电压高信噪比、动态CS 10V

  • 支持硬件CRC、独立除法器

  • 支持低电压检测

  • 支持内部模块互联触发

  • 支持3组6路互补带死区模式的PWM输出

  • 最多17路Touch key,硬件触控,环境自适应,低功耗

  • 多达22个GPIO,均支持外部中断

  • 16路12位ADC输入通道,支持内外部VREF,最快1MSPS转换速度

  • RTC功能

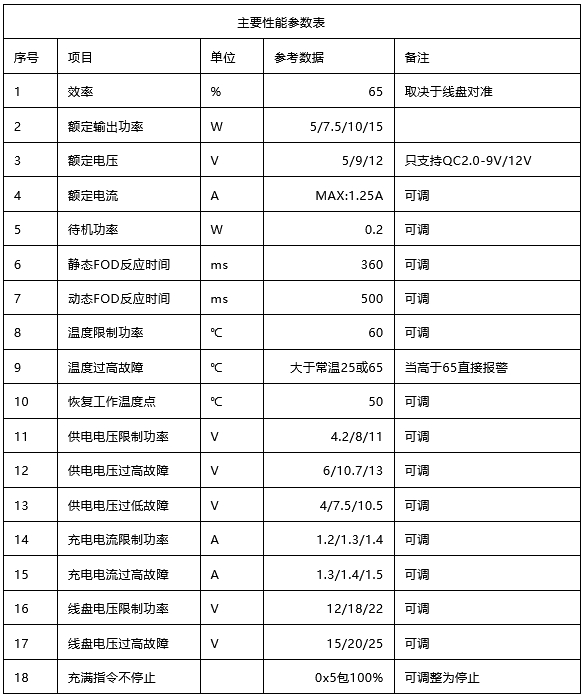

方案性能参数


方案BOM


爱普特全国产高可靠MCU无线充方案集成度高,控制板电路简单,元器件少,BOM成本低,可最大程度降低方案成本,提高可靠性,是极具市场竞争力的无线充方案,目前已在多家龙头企业稳定出货。如需了解更多方案详情或产品技术机制,请联系爱普特微电子。
