通过EFT4000V ESD8KV测试的基于APT32F1023的咖啡机触摸面板MCU方案


随着生活节奏的加快,咖啡被许多人戏称为“续命神器”,而咖啡机可以快速、简单地制作出美味的咖啡,轻松打造专属的咖啡体验,成为高品质生活的重要组成部分。


爱普特作为一家全国产 全自主可控 高可靠的智能家电领域的领军企业,已经有多款全国产MCU芯片应用于咖啡机,并在多家知名品牌客户大量出货。这款基于APT32F1023的咖啡机触摸面板方案,具有高抗干扰及防静电能力,已通过EFT4000V、CS10V、接触ESD8KV、空气放电15KV测试。该方案在没有电源接地线,金属外壳的情况下,也能可靠运行。



方案特性:

· 内置12bit ADC高精度模拟信号检测,实现精确控温
· 多模式工作指示
· 断电可记忆工作模式
· 方案带有流量控制,出水量可设置
· 支持热咖啡、冷咖啡两种模式

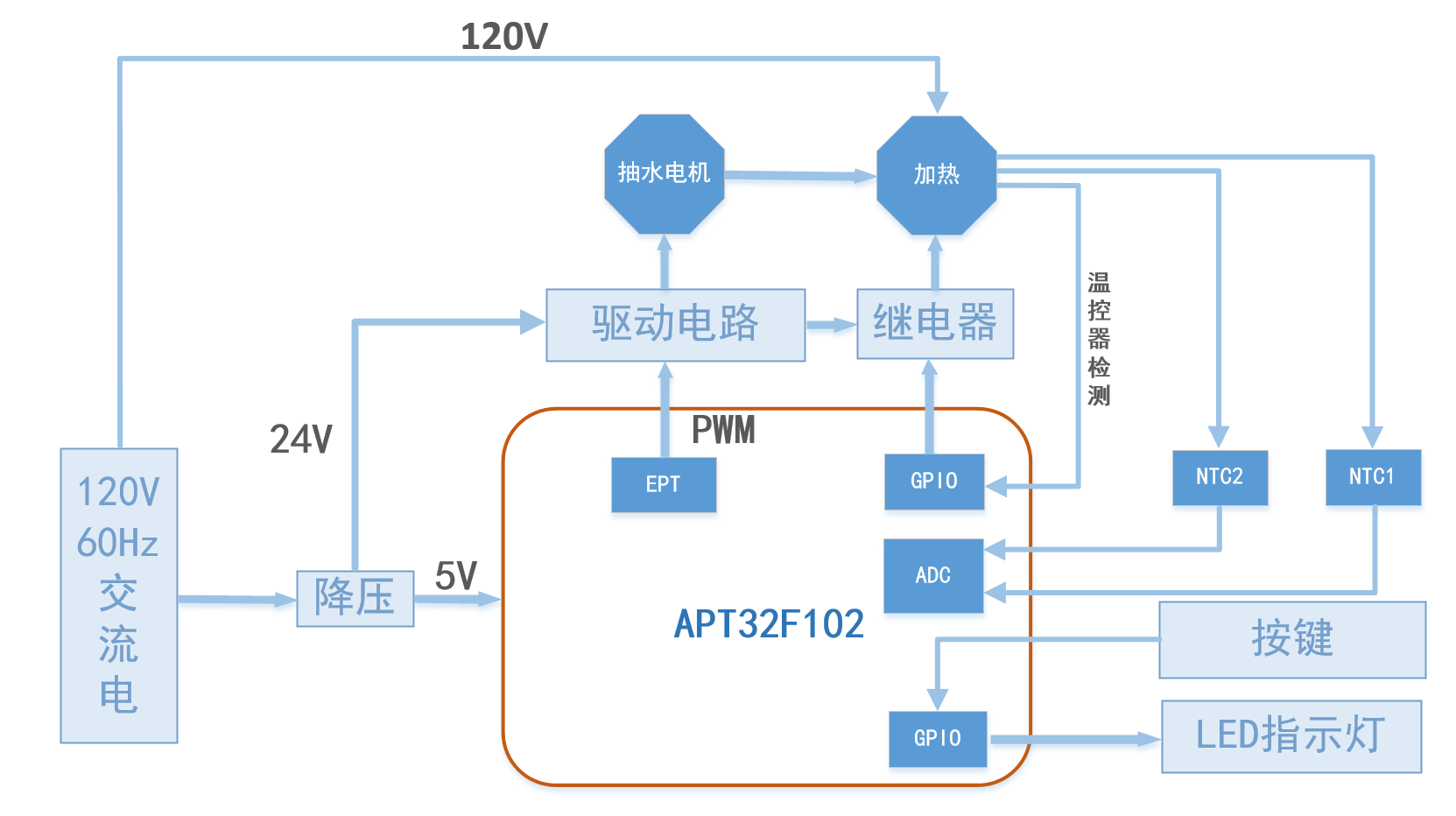

方案框图:




方案开发板示意图:


方案主控MCU采用APT32F1023,该款芯片是爱普特全国产RISC核32位MCU产品,支持过流硬件保护,搭载增强型PWM、12位高精度ADC,具备宽电压、高信噪比、优异的EFT、CS、ESD性能、触摸检测等功能。除了咖啡机,还可广泛应用于智能家电触控板,如电饭煲、洗衣机、电冰箱、电高压锅、破壁机、暖风机等,以及电机的驱动控制,如筋膜枪、吸尘器、电动工具等。


APT32F1023更多芯片特性:


· 独立硬件除法器
· 片载64K(32Kbytes可选)程序闪存,独立2Kbytes数据闪存
· 内含4Kbytes SRAM,可用于堆栈,数据存储,代码存储
· 工作温度:-40°C to 105°C
· 工作电压范围:1.8 to 5.5V
· 最高工作频率:48MHz
· 中断控制器:支持动态配置的可嵌套中断 (NVIC)
· 增强的时钟和功耗控制器(SYSCON)
· 独立看门狗定时器(IWDT)
· 1x16位增强型定时器/计数器(EPT),TIMER支持7路PWM输出功能,其中6路可配置为互补带死区
· 1x 16位通用定时器/计数器,支持2路PWM输出功能 (GPT)
· 1x 16位计数器(COUNTERA),支持自动重载功能以及单次或者循环计数功能(载波发生器)
· 2x 16位基本计时TIMER (Basic Timer)
· 1x 16位低功耗TIMER(LPT)
· 1x 16位RTC
· 1x 8位WWDT
· 串行通信接口:1x I2C,3x UART,1/0 x SPI,1 x SIO
· 多达16路的12位ADC,支持内部/外部VREF输入
· 支持96bit UID功能
· 最多支持22个GPIO,所有GPIO均可配置为外部中断
· 支持三种工作模式:RUN,SLEEP,和DEEP-SLEEP模式
· 多达17路的触摸按键
· 4个大电流驱动管脚(每个管脚支持灌入最大电流为120mA)


APT32F1023不仅性能优越,还具备超高可靠性。爱普特已建立完善的品控管理体系:从供应商管理,到来料质量管控、可靠性测试、出货质量管控、过程质量管控等,每个环节都会按照业内最为严苛的流程及标准进行检测和管控,以确保爱普特每一颗MCU的高质量和高可靠性。


咖啡机触摸面板方案已经量产,如需申请样品或获取更多技术资料,请联系爱普特微电子。
