概述

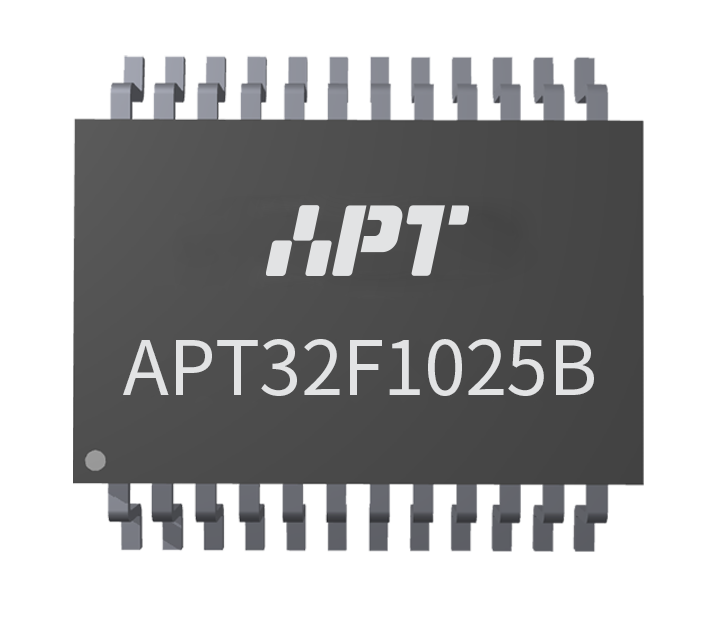

APT32F1025B 是由爱普特微电子推出的基于平头哥半导体(T-HEAD Semiconductor) CPU 内核开发的 32 位高性能低成本单片机。APT32F1025B单片机面向的应用为工业控制,触控家电,消费电子设备,可穿戴设备等应用。

产品亮点

  • RTC功能
  • 支持硬件CRC
  • 最多17路触摸按键控制器,硬件触控,环境自适应,支持动态CS 10V
  • 最多4个大电流驱动管脚
  • 支持3组6路互补带死区模式的PWM输出
  • 多达22个GPIO,支持TTL电平输入,均支持外部中断
  • 内部模块互联触发

典型应用

  • 料理机

  • 电机驱动

  • 变频电源

  • 智能暖风机

  • 扫地机器人

重要特色

系统与内核

平头哥玄铁系列32位CPU核

16个32位通用寄存器

高效的2级执行流水线

32位x32位的硬件整形乘法阵列

32个中断源,优先级可配置

内置事件触发控制器,
支持片内模块互联触发

存储器

64Kbytes内部闪存,支持ISP保护

保护区域大小可配置

支持硬件CRC校验

2Kbytes的数据闪存

支持User Option配置

4Kbytes的内部SRAM

支持96bit UID功能

模拟外设

16路12位ADC输入通道,支持内外部VREF,
最快1MSPS转换速度

17路触摸按键

通讯接口与IO

1组I2C接口

3组UART接口

1组SPI接口

1组SIO接口

4个大电流驱动管脚

22个GPIO,所有IO都支持外部中断
通讯口支持TTL电平输入

电源时钟与复位

工作电压:1.8V~5.5V

工作温度:-40℃~85℃,105℃可选

外部晶振400k~24MHz

内部主振131.072K/2.097M/
4.194M/5.556MHz可选

内部高速振荡器24MHz

内部辅振27KHz

支持低功耗模式

复位源监测和管理
复位和低电压检测

定时器

1个24位内核计数器CORET

1个16位增强型定时器,支持7路PWM输出,支持互补带死区

1个16位通用定时器GPT,支持2路PWM

1个独立看门狗定时器IWDT

1个窗口看门狗WWDT

1个16位计数器COUNTERA

1个16位RTC

2个16位基本计时TIMER BT

1个16位低功耗定时器LPT

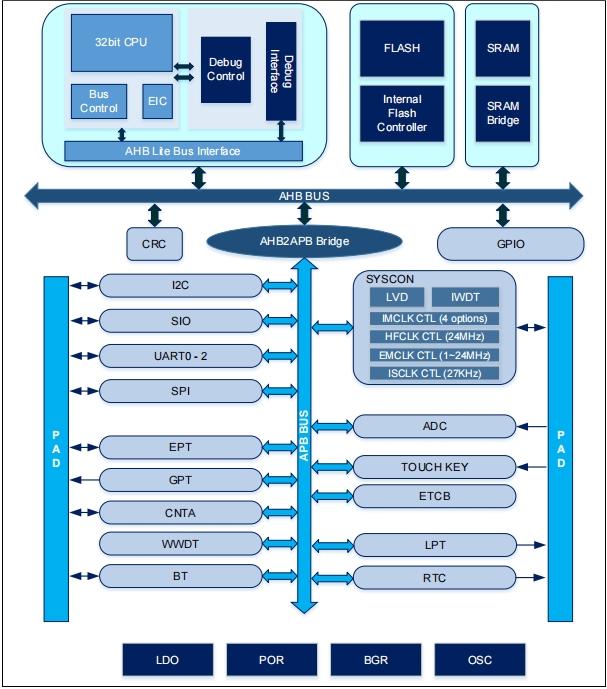

模块框图

选型表

Part NO. Op.Volt Temp Freq Pin GPIO HSIO Flash RAM Dflash IWDT WWDT BT CNTA RTC LPT EPT GPT UART IIC SPI SIO TTL PWM ADC Touch Deep Sleep PACKAGE
APT32F1025BH8S6 1.8v~5.5v -40~85 24MHz 24 22 4 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 17ch 5uA SSOP24
APT32F1025BH8S8 1.8v~5.5v -40~105 24MHz 24 22 4 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 17ch 5uA SSOP24
APT32F1025BF8U6 1.8v~5.5v -40~85 24MHz 20 18
4 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 15ch 5uA QFN20
APT32F1025BF8U8 1.8v~5.5v -40~105 24MHz 20 18
4 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 15ch 5uA QFN24
