芯片简介

    爱普特微电子推出的基于平头哥半导体(T-HEAD Semiconductor) CPU内核开发的32位高性能低成本单片机,工作电压范围1.8V-5.5V,主频最高可达48MHz,片载64K(32Kbytes可选)程序闪存,独立2Kbytes数据闪存,含4Kbytes SRAM,支持外部晶振32KHz ~ 24 MHz,丰富外设接口,支持硬件CRC,独立除法器,支持低电压检测,支持内部模块互联触发,搭载增强型PWM,丰富的定时器资源,丰富的通信接口UARTSPI等功能。APT32系列芯片,具备宽电压、高信噪比,优异的EFT、CS、ESD性能,CS通过10V 0.15~230MHz A级测试,EFT通过±4KV A级测试,ESD通过HBM 4000V,MM200V,CDM500V测试。 以上这些特性使该系列单片机可以广泛地适用于各种应用,如智能家电、物联网应用等方案。

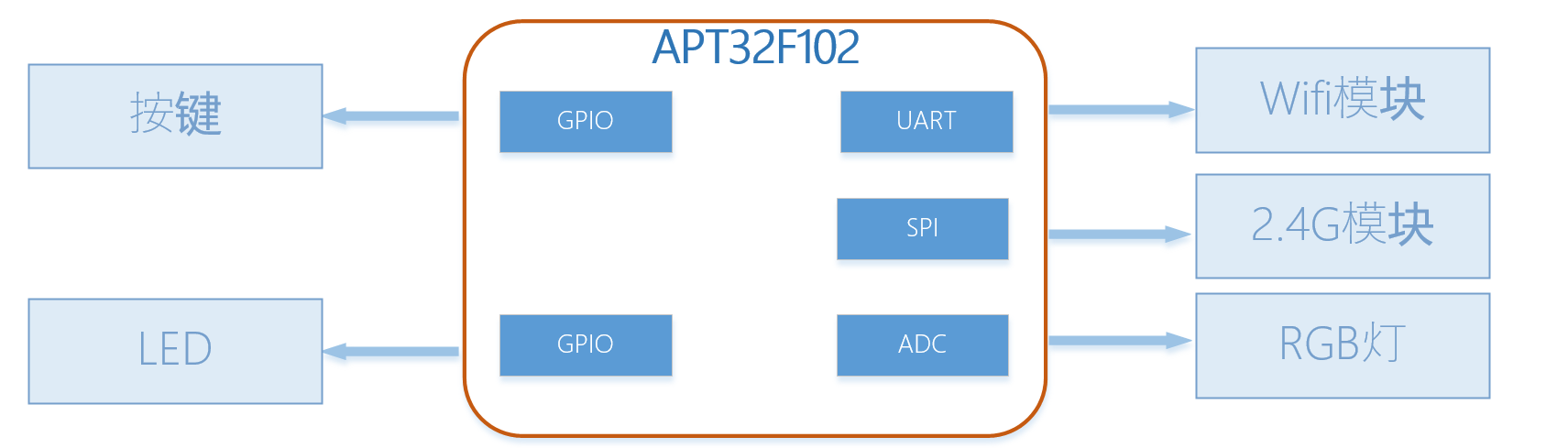

方案框图

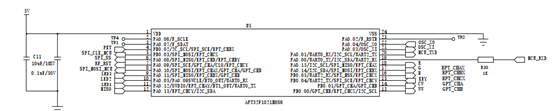

电路图


MCU使用资源

  • BT定时器:基础定时,用作系统的基础时钟
  • GPIO:1个IO口用于按键检测;3个IO口用作控制LED 提示状态
  • PWM:使用EPT输出3路PWM控制RGB灯;使用GPT输出2路PWM控制冷暖灯
  • UART:用于与wifi模块进行通信控制
  • SPI:用于与2.4G模块进行信息交互控制
  • IFC:用于存储数据

方案特点

  • 控制板电路简单,元器件少
  • 多种振荡源选择
  • 使用芯片丰富的定时器及PWM资源,可输出控制多路灯条
  • 芯片内部集成UART 及SPI通信模块,非常方便与外部模块进行通信交互
  • IFC功能实现保存当前工作状态及模式,重新来电后可恢复上一次工作状态
  • 高抗干扰性,产品通过CS 10V 150KHz~230MHz动态测试,EFT ±4KV
