概述

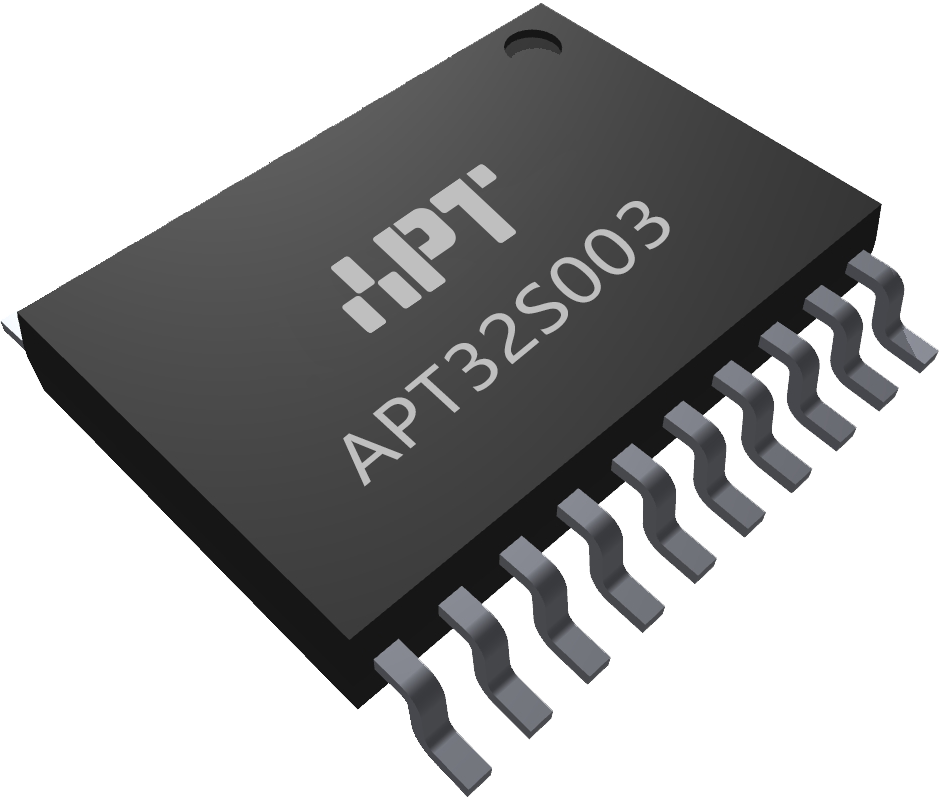

APT32S003F7P8是由爱普特微电子推出的基于RISC CPU内核开发的具有touch模块的32位高性能高可靠性单片机。APT32S003F7P8单片机面向的应用为工业控制,消费电子设备,可穿戴设备等应用。


产品亮点

  • 工作电压低至1.8V
  • 支持硬件CRC
  • RTC功能
  • 内部模块互联触发
  • 支持3组6路互补带死区模式的PWM输出
  • 支持多达15路触摸按键控制器
  • 多达18个GPIO
  • 最多4个大电流驱动管脚

典型应用


  • 智能门锁


  • 电热水器


  • TWS充电仓


  • 充电宝


  • 墙壁开关

重要特色

系统与内核

平头哥玄铁系列32位CPU核

16个32位通用寄存器

高效的2级执行流水线

32位X32位的硬件整形乘法阵列

32个中断源,优先级可配置

内置事件触发控制器,支持片内模块互联触发

存储器

64Kbytes内部闪存,支持ISP保护

保护区域大小可配置

支持硬件CRC校验

2Kbytes的数据闪存

闪存的User Option配置支持修改复位源

4Kbytes的内部SRAM

支持96bit UID功能

模拟外设

16路12位ADC输入通道,支持内外部VREF,
最快1MSPS转换速度

15路触摸按键控制器

通讯接口与IO

1组I2C接口

2/3组UART接口

1组SPI接口

18个GPIO,所有IO都支持外部中断

电源时钟与复位

工作电压:1.8V~5.5V

工作温度:-40℃~85℃,105℃可选

外部晶振400k~24MHz/32.768KHz

内部主振131.072K/2.097M/
4.194M/5.556MHz可选

内部高速振荡器24M/48MHz

内部辅振27KHz

支持低功耗模式

复位源监测和管理,可配置的
低电压复位和低电压检测

定时器

1个16位定时器EPT,支持4路独立或
3组互补输出,支持死区

1个16位定时器GPT,支持2路PWM

1个独立看门狗定时器

1个16位计数器COUNTERA,支持载波频率发生器

1个系统定时器

1个8位WWDT

1个16位RTC

2个16位基本计时TIMER BT

1个16位低功耗定时器LPT

模块框图

选型表

Part NO. Op.Volt. Temp.(℃) Freq. Pin GPIO Flash RAM DFlash IWDT WWDT BT CT RTC LPT EPT GPT UART IIC SPI PWM ADC TOUCH Deep Sleep PACKAGE
APT32S003F7P8 1.8~5.5V -40~105 48MHz 20 18 64k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bitx12ch 12bitx16ch - 5uA TSSOP20
